Produkt-Details
Modellnummer: 4008321206
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 PCS
Preis: To be negotiated
Verpackung Informationen: Verpackt in den Standardexport-Karton-Kästen.
Lieferzeit: 1 - 7 Werktage
Zahlungsbedingungen: Unterhandelbar
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Monat
Produktbezeichnung: |
Sicherheitseinschlussschalter für die Anschließung von Elektromagneten |
HOMAG Teilnummer: |
4-008-32-1206 |
Hersteller SKU: |
Die Zulassung ist nur möglich, wenn die Zulassungsbedingungen für die Zulassung gemäß Anhang I der V |
Hersteller-ID: |
101214905 |
Anwendung: |
Sicherheitskomponente für die Holzbearbeitungsmaschine Homag |
Material - Wohnraum: |
mit einer Breite von nicht mehr als 30 mm, |
Material - Aktorschlüssel: |
Edelstahl (Schlagfestbau) |
Farbe: |
Schwarz |
Produktbezeichnung: |
Sicherheitseinschlussschalter für die Anschließung von Elektromagneten |
HOMAG Teilnummer: |
4-008-32-1206 |
Hersteller SKU: |
Die Zulassung ist nur möglich, wenn die Zulassungsbedingungen für die Zulassung gemäß Anhang I der V |
Hersteller-ID: |
101214905 |
Anwendung: |
Sicherheitskomponente für die Holzbearbeitungsmaschine Homag |
Material - Wohnraum: |
mit einer Breite von nicht mehr als 30 mm, |
Material - Aktorschlüssel: |
Edelstahl (Schlagfestbau) |
Farbe: |
Schwarz |

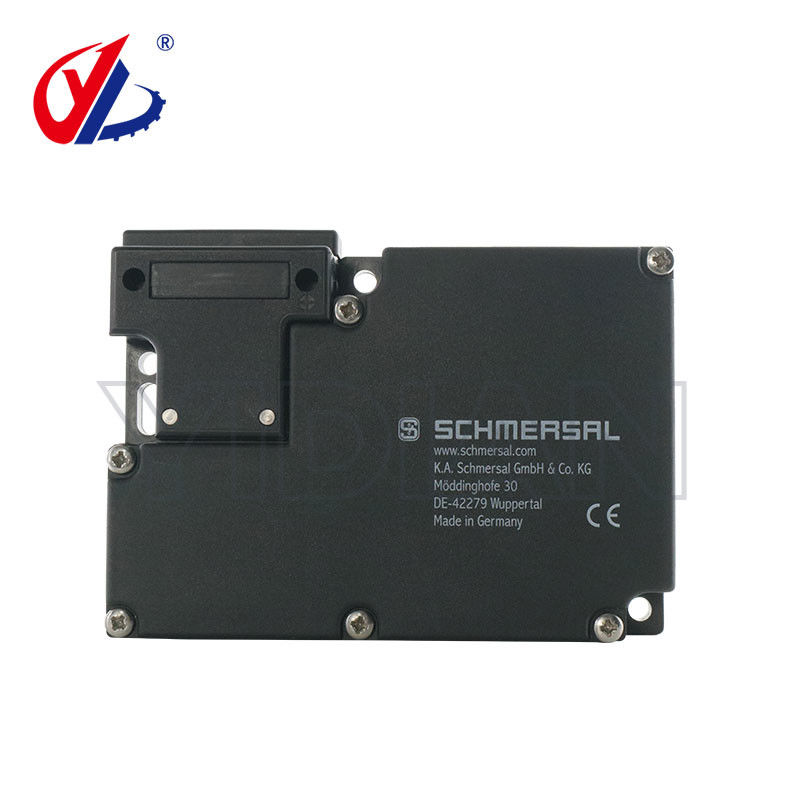

4008321206 Sicherheitskomponente Schmersal Schalter zur Sicherheitsauflösung mit Solenoidverschluss AZM161CC-12/12RKEU-024 Holzbearbeitungsmaschinen Werkzeuge und Ersatzteile für die Homag-Maschine
Beschreibung des Produkts
Die AZM161-Serie ist für Maschinen/Arbeitszellen ausgelegt, bei denen der Zugang zu einem gefährlichen Arbeitsbereich kontrolliert werden muss, bis sichere Bedingungen bestehen.Sie haben eine Magnetverschlussfunktion, die es erlaubt, einen Maschinenschutz bis zu gefährlichen Bedingungen zu sperren.Die Anschließung des Magnetanschlusses kann durch eine Zeitverzögerung, einen Bewegungssensor, einen Positionssensor oder eine andere geeignete Komponente gesteuert werden.
Die Einheit verfügt über eine unabhängige Position des Aktorschlüssels (Schutz) und Kontakte zur Überwachung des Magnetverschlusses.Es gibt eine mechanische Verbindung, die verhindert, dass sich die Kontakte der Magnetpositionen ändern, es sei denn, der Schlüssel wird eingesetzt (Schutz geschlossen).
Der AZM161 besteht aus einem elektromechanischen Sicherheitsschalterbereich mit positive-break NC-Kontakten und einem Aktorschlüssel.
NO- und 2 NC-Solenoidschließkontakte und eine Hilfsvorrichtung zur manuellen Freischaltung... letztere zur Installationshilfe und im Falle eines Stromausfalls (wenn
unter Verwendung des Modells "Entriegelung durch Magnetmaschine").
Einzelheiten zum Produkt
| Produktbezeichnung | Schmersal-Solenoid-Schließschalter für die Sicherheitsschließung |
| Modellnummer | Die Zulassung ist nur möglich, wenn die Zulassungsbedingungen für die Zulassung gemäß Anhang I der Verordnung (EG) Nr. 216/2008 erfüllt sind. |
| Anwendung | Ersatzteil für die Homag-Maschine |
| HOMAG Teilnummer | 4-008-32-1206 / 4008321206 |
| Materialien |
Gehäuse: Glasfaserverstärktes selbstlöschendes Thermoplast Schlüssel zum Aktor: Edelstahl |
| Kontaktbewertung | 4A (230VAC) |
| Nennimpuls Widerstandsspannung | 4 kV |
| Schutzniveau | IP67 |
| Übereinstimmung mit den Normen | IEC 60947-5-1 |
| Bruttogewicht | ≤ 1 kg |
Produktbetrieb
Der elektromechanische Sicherheitsschalter AZM161 besteht aus einem robusten Schalter-Solenoid-Sperrmechanismus und einem geometrisch einzigartigen Schlüsselanhänger.Der Schalter-Betriebsschlüssel ist typischerweise auf einem beweglichen Maschinenschutz montiert.
Bei geschlossener Abdeckung wird der Antriebsschlüssel durch den Magnetverschluss in Position gehalten.Die Abdeckung darf nur durch An- oder Abschalten (je nach Modell) des Magnetverschlussmechanismus geöffnet werden..
Bei Öffnung der Abdeckung werden die Positive-Breach-NC-Kontakte des Schalters durch eine direkte (nicht elastische) mechanische Verbindung mit dem Schlüssel gezwungen, sich zu öffnen.Die NO-Kontakte schließen nach Entfernen des Schlüssels.
Die Maschine darf erst starten, wenn der Antriebsschlüssel eingesetzt (Schutz geschlossen) ist und die Magnetmaschine sie in der geschlossenen Position gesperrt hat.
Merkmale und Vorteile
• Die Konstruktion der Magnetvorrichtung... kontrolliert den Zugang zu gefährlichen Bereichen, bis sichere Bedingungen herstellen.
• Hohe Manipulationsbeständigkeit... schwierig mit einfachen Werkzeugen, Band, gebogenen Drähten usw. zu besiegen.
• Positiv-break NC-Kontakte... sorgen für den Unterbrechungsvorgang beim Entfernen des Aktorschlüssels.
• Bedingte Ausgänge "Safe"... Der Antriebsschlüssel muss vollständig eingesetzt sein und das Elektromagnetikgerät muss zum Sperren des Schlüssels betätigt werden, bevor das Sicherheitssignal "Closed" ausgegeben wird.
• Wasserdichte Konstruktion... erfüllt die Umweltvorschriften IP67.
• Hochfester, aus Edelstahl gefertigter Aktorschlüssel... toleriert mechanischen Missbrauch ohne Beschädigung.
• Robuste, korrosionsbeständige Gehäuse... tolerieren feindliche Umgebungen.
• Vier optionale Eingangsschlüsselstellen... ermöglichen eine flexible Installation.
• Unabhängige Kontakte zur Überwachung der Schlüsselposition des Aktoransatzes und der Position des Sperrspinns... bieten ein höheres Maß an Sicherheit.
• Erhältlich in den Modellen "Solenoid-Blocking" und "Solenoidunlocking"... für die Vielseitigkeit der Anwendungen.
• Erfüllt strenge Sicherheitsstandards der Agenturen... IEC, BG, UL und CSA.
• Eine große Auswahl an Zubehör... für unterschiedliche Anwendungsbedürfnisse.
